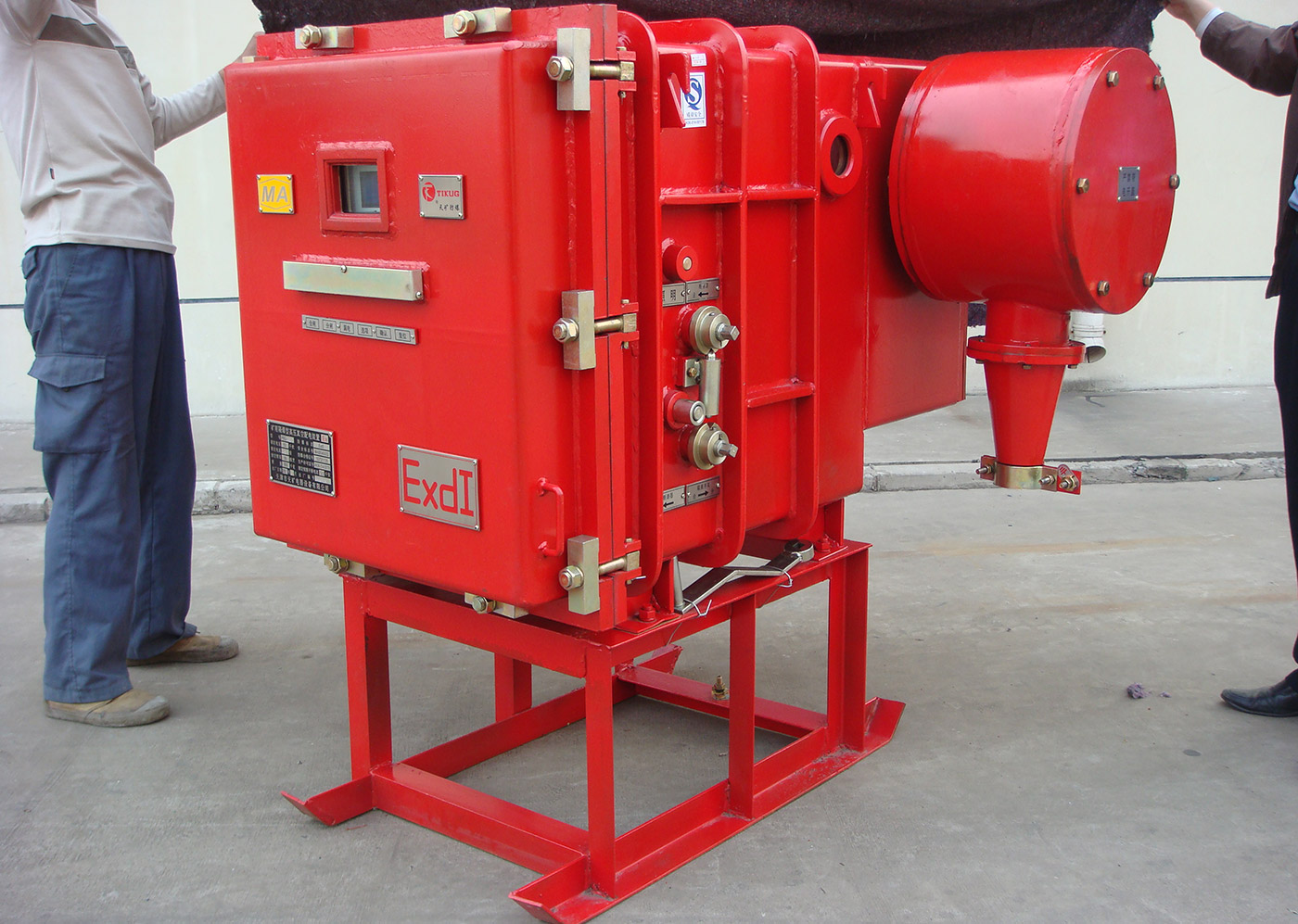

ZNK交流高压真空断路器

pg电子试玩 用途:
本装置适用于煤矿井下，对6KV或10KV电力线路进行测量、控制和保护，作为配电或直接起动电动机用。
按使用方式的不同，配电装置制成a、b、c三种形式：
a型：有两个电源进线端，可以单台或联台使用。
b型：有一个电源进线端，另一端为封端盒，可以单台或联台使用。
c型：两端均无电源进线端，仅用于联台使用。
本装置可实现：

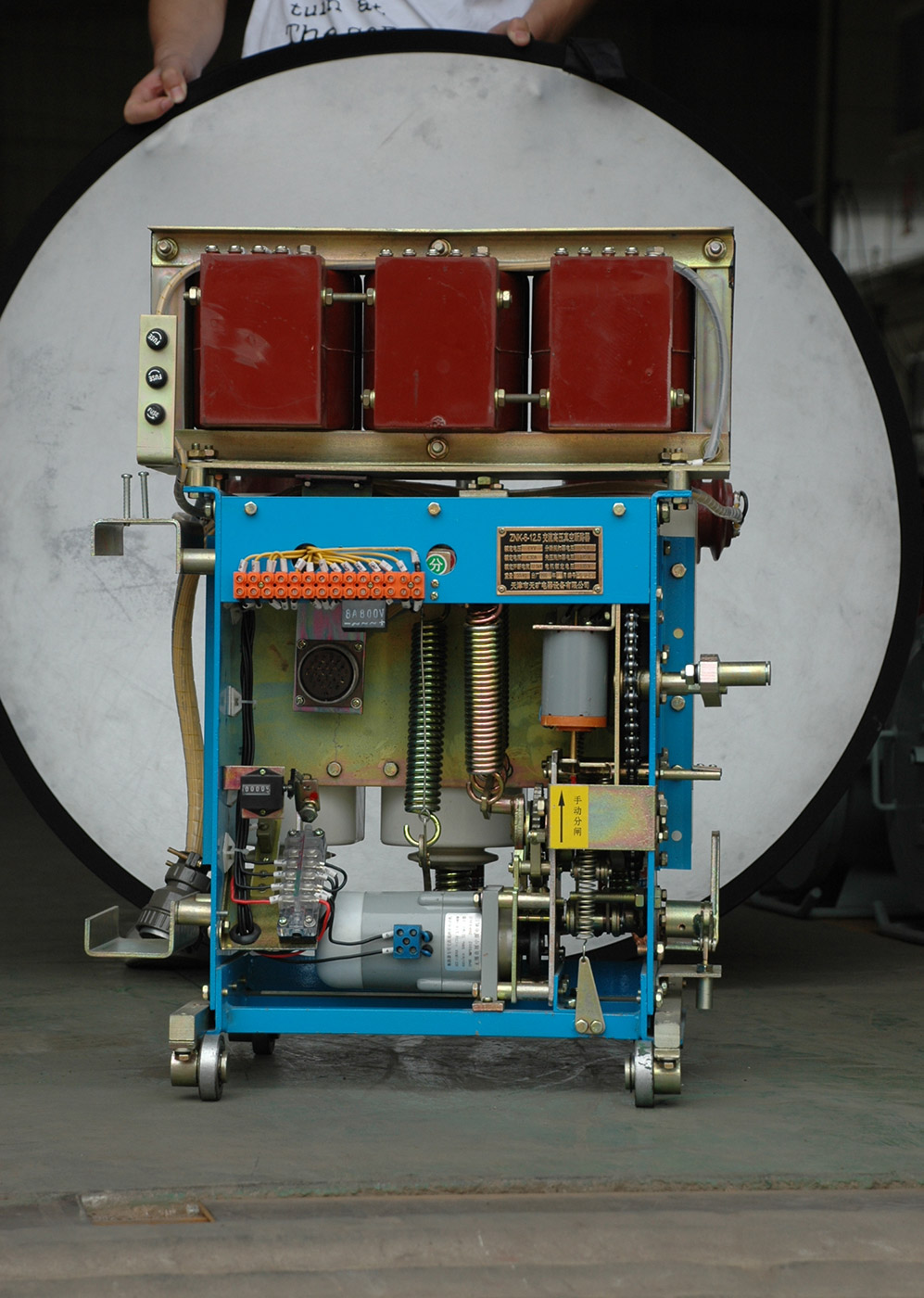

电动合闸、电动分闸、手动合闸、手动分闸、远方分闸等操作。根据用户订货要求，可设置铠装电缆或橡套电缆引入装置。本装置的结构采用手车移开式，同一型式的手车互换性强。
保护与显示功能：
本装置采用微机监控的综合保护装置，对被控电路实现下列保护：
短路保护：瞬时速断。
过载保护：反时限动作。
电缆绝缘监视保护：对双屏蔽电缆的屏蔽监视线，屏蔽地线实行监视保护。
功率方向型漏电保护：对所属电网中出现的单相接地故障实行保护。
欠电压保护：系统电压低于设定值时，断开电路。
本装置设有汉字字符液晶显示。汉字字符液晶显示内容包括：断路器的合、分闸状态，系统电压、电流的实时显示，故障性质、动作值等信息记忆与显示。
